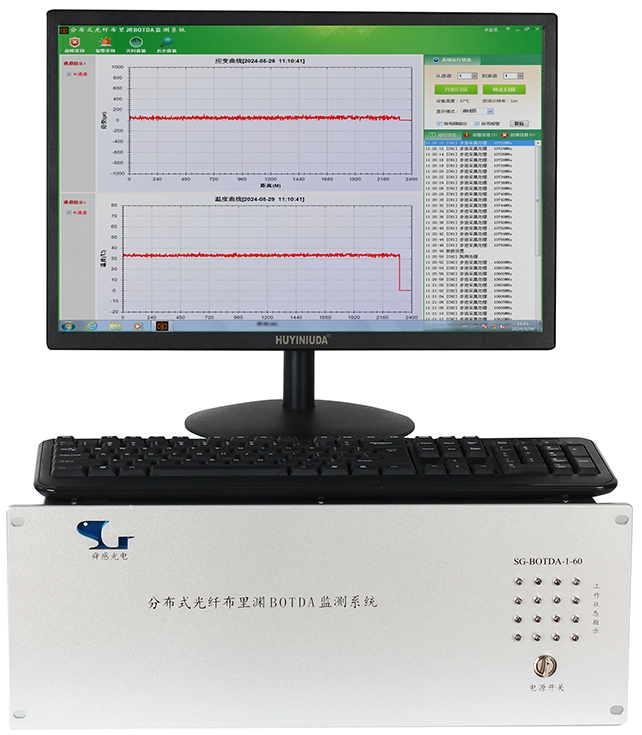

分布式光纤温度应变监测系统(BOTDA)


    系统简介:

    舜感光电分布式光纤温度应变监测系统(BOTDA)是基于受激布里渊散射效应、光时域反射技术原理的最新一代分布式光纤传感监测系统。该系统采用标准通信级单模光纤,光纤既是传输介质,又是传感元件。将光纤敷设于待测体上,即可实时获得光纤上每一点的温度和应变分布信息,实现超长距离的连续在线监测与精确定位。舜感自主研发、生产的BOTDA 集光学、电子、计算机和信息处理等专利技术于一体。产品模块化设计,性能稳定、空间分辨率高、定位精确、安装维护简便、功耗低、技术指标国际领先。该系统具有监测距离超长(60km)、全域分布无盲点、无源防爆、抗干扰、对环境要求低、使用寿命长、智能融合便捷等优势,是线性资产长距离连续监测的理想设备,

    最大监测距离(公里)

    60

    波长(nm)

    1550

    距离分辨率(米)

    1

    距离定位精度(米)

    1

    温度测量精度

    1°C

    应变测量精度

    ±20微应变

    温度监测量程

    -40~200°C(取决于光纤种类)

    应变监测量程

    ±15000微应变

    扫描周期(分钟)

    3~30(取决于监测距离和扫描精度)

    光纤接口

    FC/APC

    通讯接口

    千兆网

    光纤类型

     单模652D光缆

    工作温度

    <40°C

    工作湿度

    <95%RH

    电源类型

    AC220V,50Hz或DC12V可选


    应用领域:

    水坝开裂实时监测

    尾矿库坝体开裂滑坡实时监测

    边坡滑坡实时监测

    桥梁变形实时监测

    长输油气管道泄露实时监测

    燃气管道泄露实时监测

    海底隧道形变实时监测

    水下光缆应力实时监测

    海底光电复合缆实时监测

    电力架空线实时温度监测

    石油天然气海底基础设施的故障监测

    主机硬件说明:

    主机机箱规格:标准4U机箱主机重量:<=18kg

    电源规格:标准12VDC  10A电源220AC光纤接口:标准FC/APC接口
