装置架构说明
火灾预警系统采用分布式光纤测温系统 (DTS)，分布式光纤测温系统是一种实时、在线、连续的温度测量系统，能准确探测光纤沿线各点的温度并定位报警位置。在井筒起始位置布置一台光纤测温主机，沿皮带两侧铺设2路测温光缆，主要对井筒存在较大火灾隐患点进行监测。分布式光纤测温系统监控软件上对井筒进行分区监测，每50-100米设定一个分区，并设置一个温度报警值，可划分多个分区，若其中某个分区温度测量值超过设定值，或烟雾探测器探测到烟雾、则该分区报警状态会显示在监控软件上，可通过软件快速定位报警位置，同时光纤测温主机和烟雾报警器会输出一个高电平信号控制声光报警器动作，提醒附近人员注意查看故障并及时排除问题。当报警区域温度下降，烟雾消除，系统自动关闭消防球阀。
自动灭火装置是一种集控制功能于一体，通过通讯线缆，实现自动洒水控制。整套系统采用本质安全型电源供电，井下使用维护方便安全。

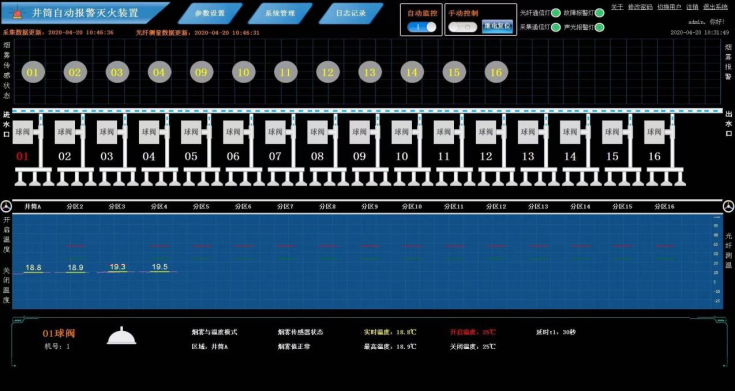

控制系统界面展示
产品特点
l 核心部件采用半导体激光器及其他高性能模块，使系统的可靠性大幅度提高；
l 采用长波长激光器以及相关光电器件，使光信号在感温光纤中的损耗达到最小；
l 采用全新的信号处理方式，使应用更加方便可靠；
l 采用模块化的结构，简便了系统维护，并使系统的升级十分简单；
l 它可以获得所有采样点的数据，这样大大减少了不确定因素；
l 感温光纤本身没有电部件和活动部件，其30年使用寿命，使得维护费用减少；
l 传感器由低成本的标准光纤制成，本质安全，绝缘性能强；
l 沿着整条光缆进行测量，无需大量的传感器的定位，减少安装费用；
l 温度信息通过光信号传输，防震、抗电磁干扰；
l 适应恶劣环境，在危险区域也可使用；
l 实时全光纤全路程在线监测，远程控制，24小时无人值守。
l 可在全光纤监测段实现多级报警、多方式报警，并输出报警信息；
l 形象直观地显示系统工作状态、报警信息、故障信息；
l 通过软件对数据记录、保存历史温度，可记录5-10年的历史数据。
l 通过软件，可以进行数据查询：温度点查询、报警纪录查询、历史数据查询；
l 通过软件，可以根据实际情况设定不同地点的定温及差温预警值、火警值、报警级别、起始位置、终止位置及地理位置名称；
l 当所测点温度发生过热故障时，屏幕能准确有效地显示发生故障的部位，因此能有效指导检修工作。

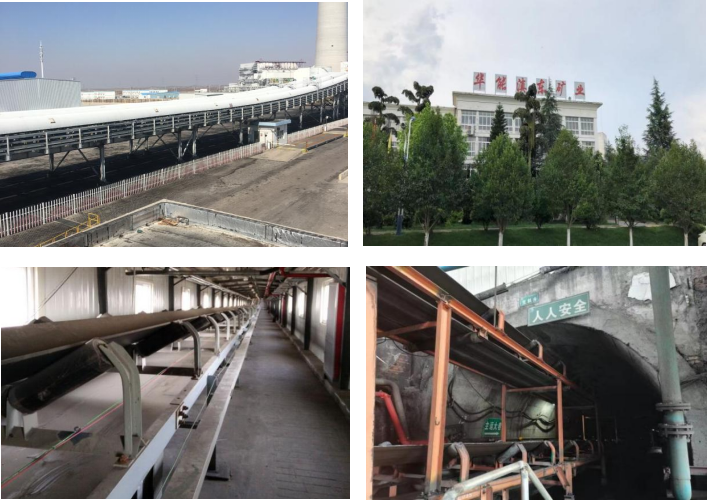

安装实例
